【トヨタ】リアモニター取り付け事例②【ノア】

こんにちは！

カー＆サポートゆうの小峰です(^^♪

今回は、以前に記事にしました『リアモニター』のお取り付け事例の第二弾です！

【トヨタ】リアモニター取り付け事例【ノア】

前回はヘッドレストモニターでしたが、今回はフリップダウンモニターの事例になります(^^)/

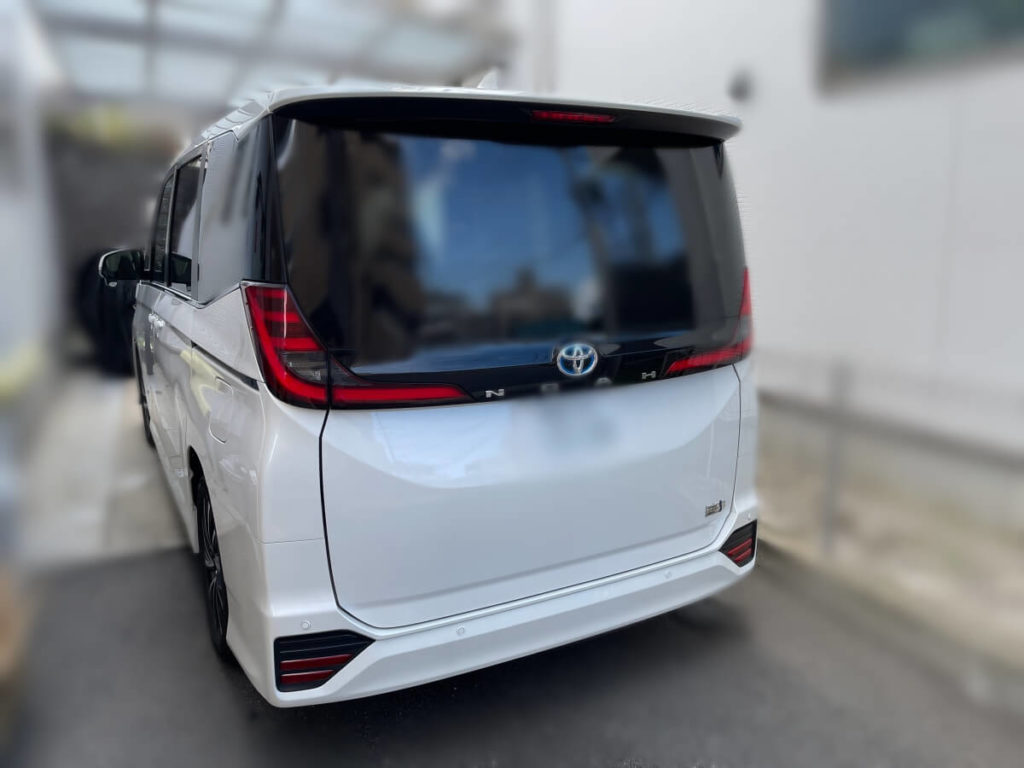

トヨタノア

今回の施工内容

フリップダウンモニター(リアモニター)取り付け
TVキャンセラー取り付け
TVチューナー取り付け
HDMI増設

ディスプレイオーディオでTVや動画を見たい！

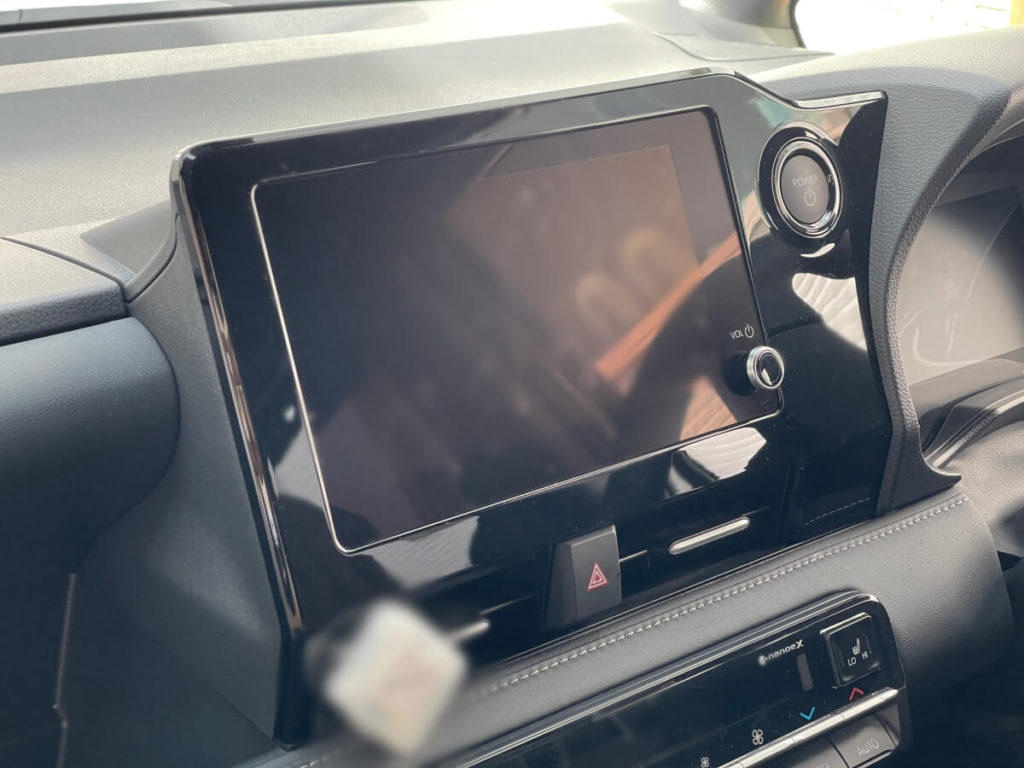

8インチの純正ディスプレイオーディオが付いています。

しかし、８インチモデルは純正そのままだと

・TV（納車時にオプションを選択しなかった場合）

・DVD（納車時にオプションを選択しなかった場合）

・HDMI

全て使えません。

そこで今回は、HDMI入力ポート増設および諸々のお取り付けをします！(^^)/

以下、取り付ける機器です。

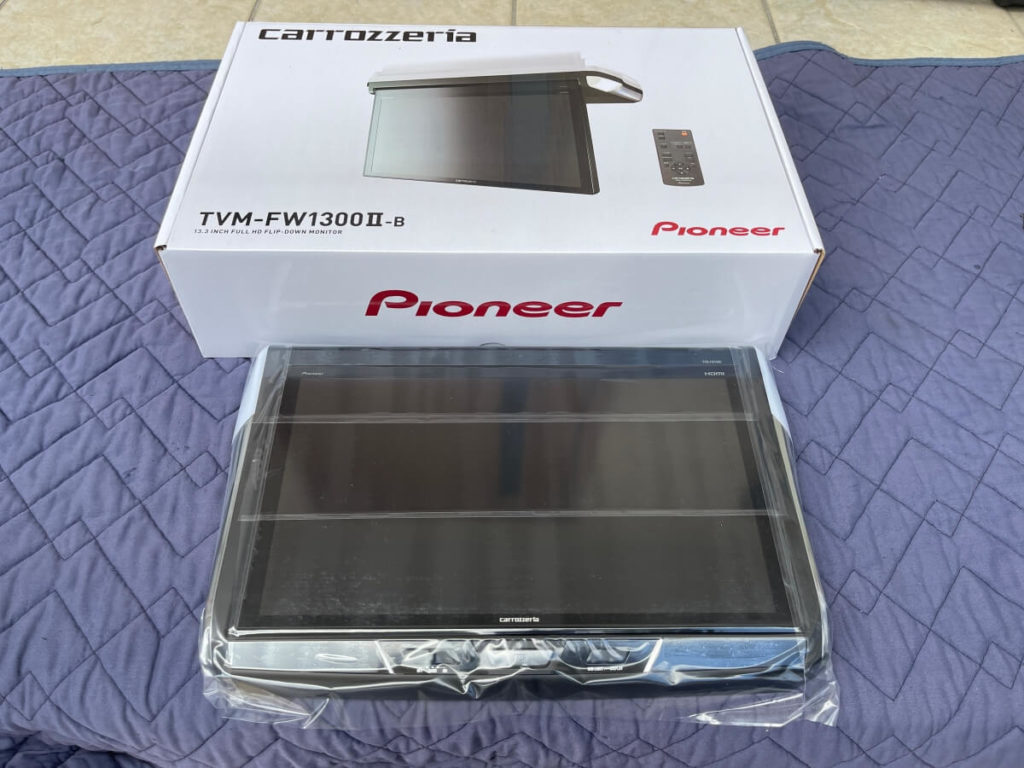

リアモニター

リアモニター

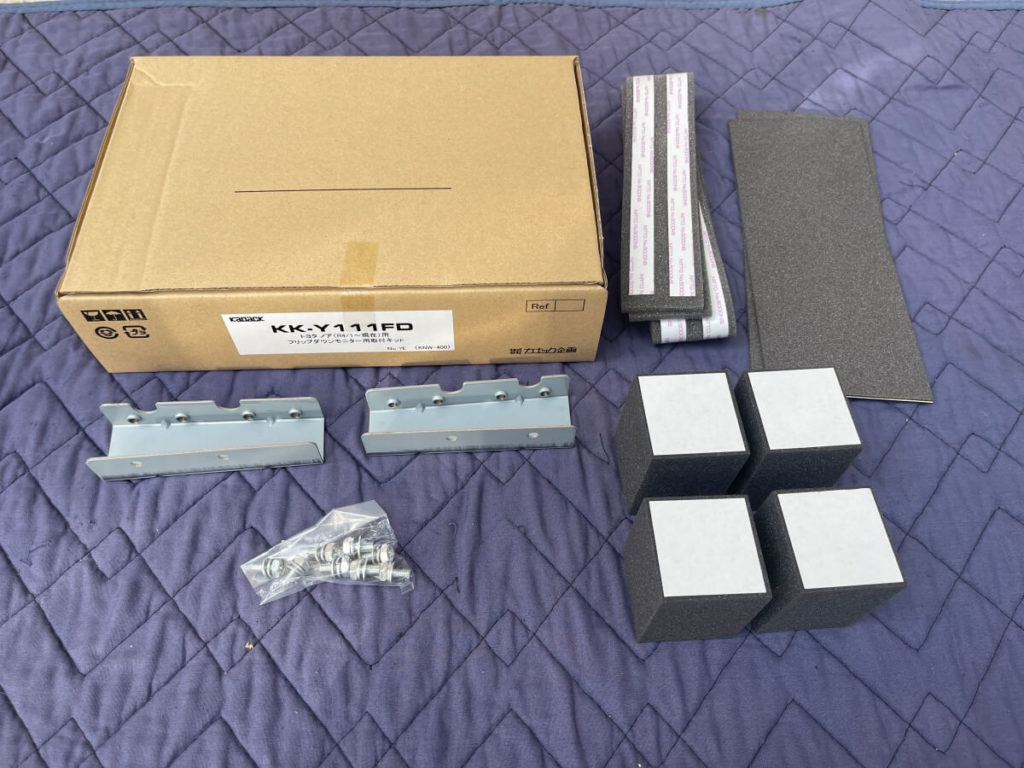

リアモニター取り付けキット

Pioneer フリップダウンモニター TVM-FW1300-2-B 13.3インチブラックフルHD ルームランプありカロッツェリア

created by Rinker

Pioneer

¥115,960 (2026/01/31 23:19:01時点 Amazon調べ-詳細)

【夏のドーン!と全品超トク祭】KK-Y111FD カロッツェリアパイオニアトヨタ VOXY ヴォクシー/ NOAH ノア用フリップダウンモニター用取付キット Pioneer carrozzeria

本来ノアのディスプレイオーディオには、トヨタ純正品のリアモニターしか繋げられません。

社外品にはTV・DVDの映像が飛ばせないことが理由ですが、今回は元々それらの装備がないため関係ありません。

ちなみにHDMIの映像も飛ばせませんが、スプリッターを使用することで同等の機能を持たせることが出来ます。

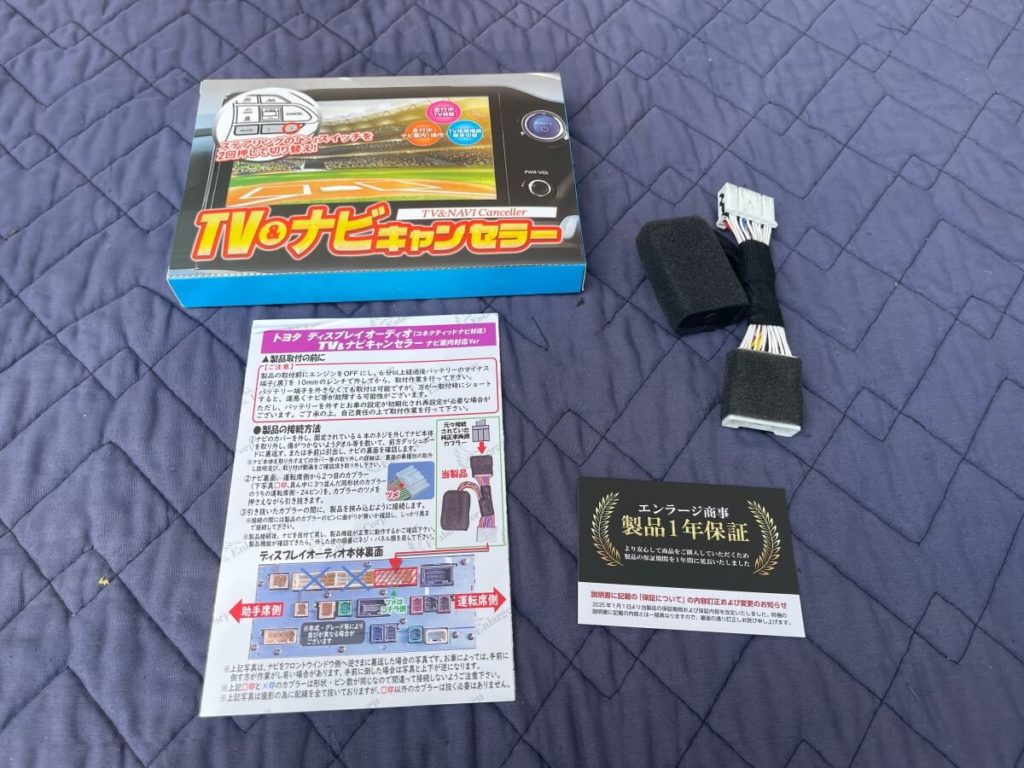

TVナビキャンセラー

TVナビキャンセラー

エンラージ商事 OBD車検対応ノアヴォクシー 90系ディスプレイオーディオ (コネクティッドナビ対応) TVキャンセラーナビ案内対応

created by Rinker

EnlargeCorp

¥10,598 (2026/02/01 00:37:31時点 Amazon調べ-詳細)

せっかくディスプレイオーディオでTVやネット動画が観ることが出来ても、キャンセラーが無いと走行中映像を表示することが出来ません。

（⚠運転席からの視聴は出来ません！他座席からの視聴を前提としています。）

ご紹介しているメーカーは当店での不具合０％ですので、安心しておすすめ出来ます！

走行中の干渉音対策にスポンジが元々巻かれているのもポイントが高いです(^^♪

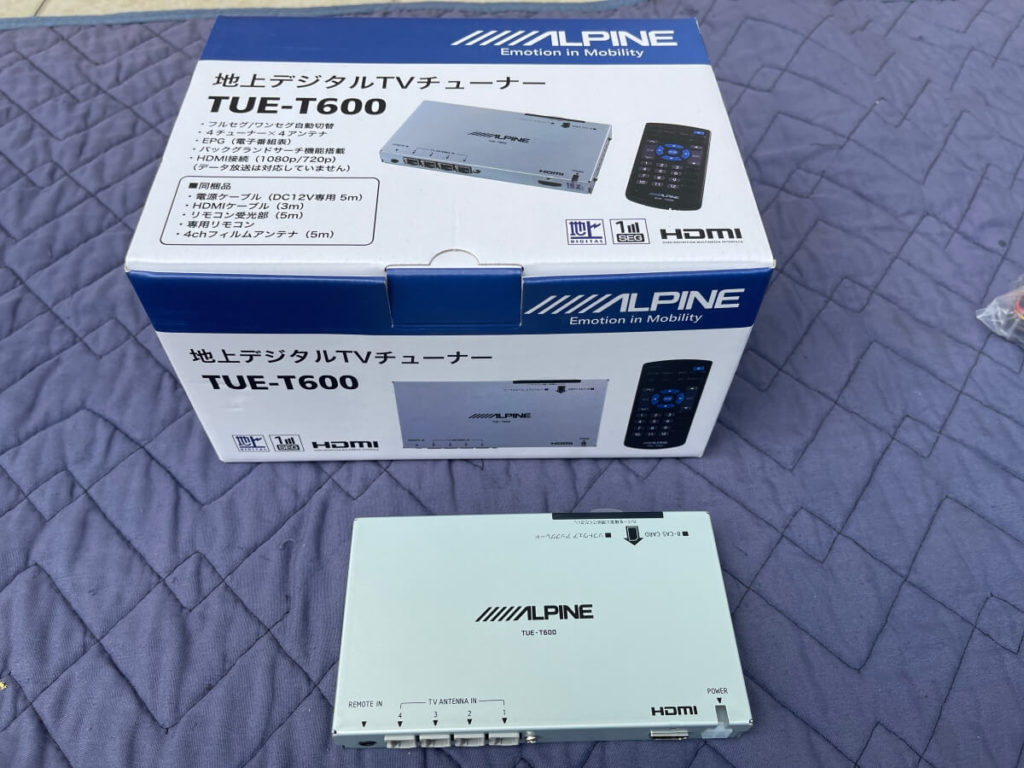

TVチューナー

TVチューナー

TUE-T600 アルパイン HDMI出力 4×4地上デジタルチューナー HDMI接続フィルムアンテナ/リモコン/HDMIケーブル付属データ放送対応自動基地局サーチ

created by Rinker

¥46,200 (2026/01/31 17:42:44時点楽天市場調べ-詳細)

HDMI接続によりTVを高画質で再生出来る、数少ないチューナーです。

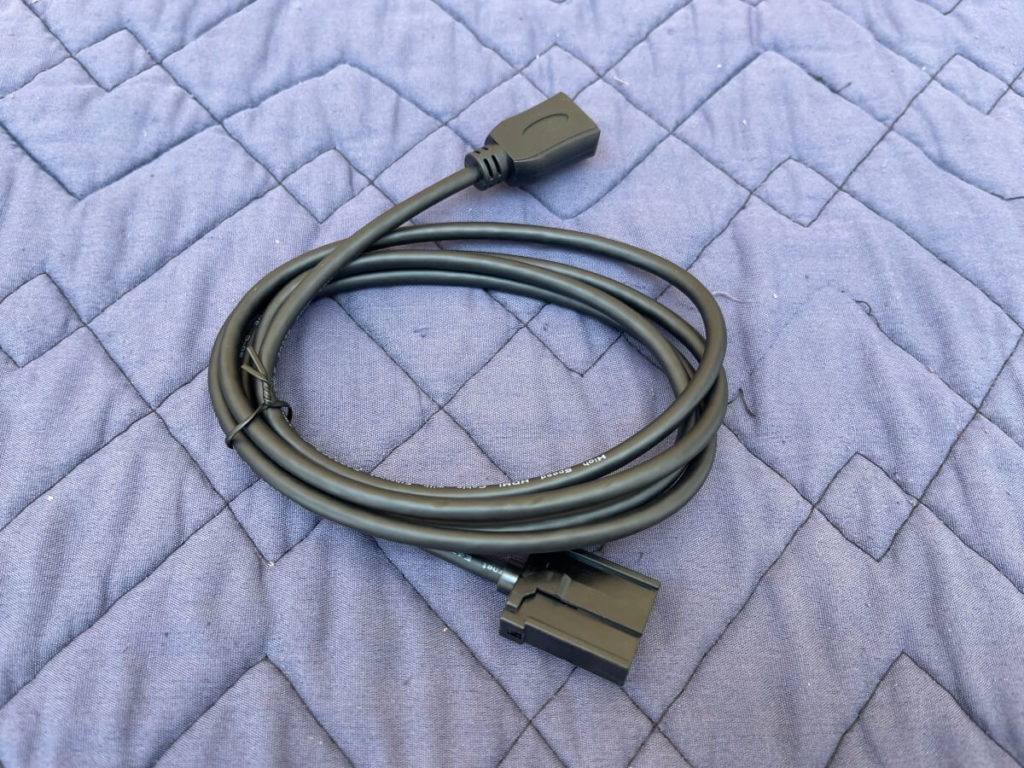

HDMIケーブル

HDMIケーブル

一般的な物ではなく、タイプEと呼ばれる物が適合します。

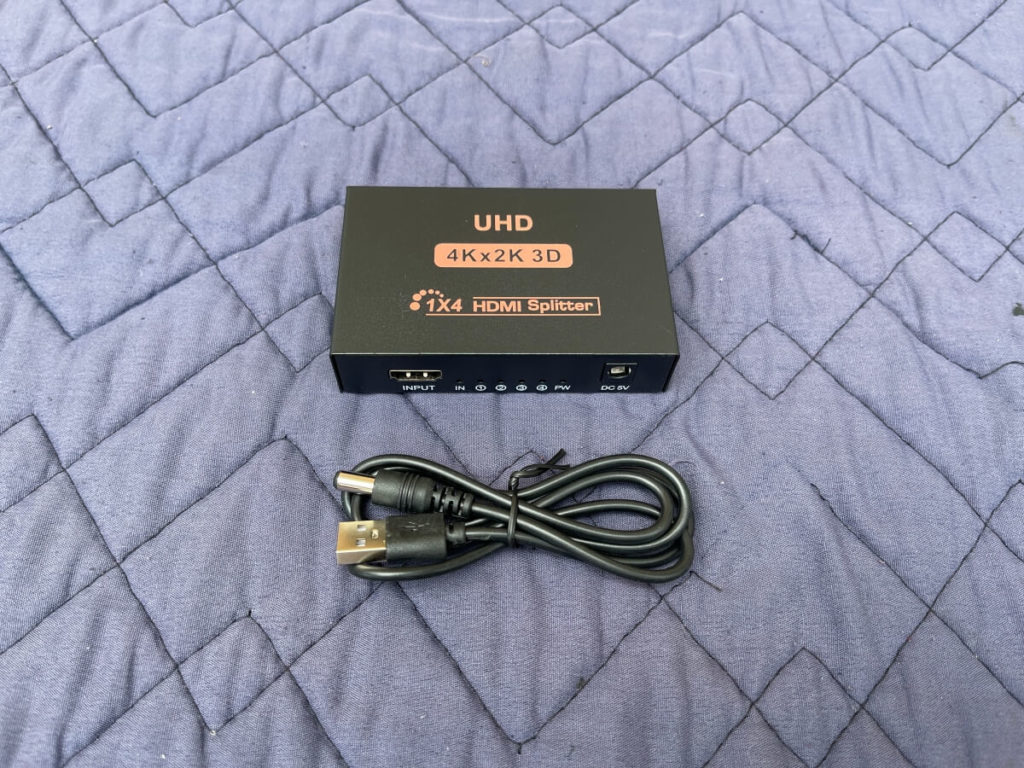

HDMIスプリッター

HDMIスプリッター

2分岐タイプで大丈夫ですが、故障率が低いという理由から4分岐タイプを使用しています。

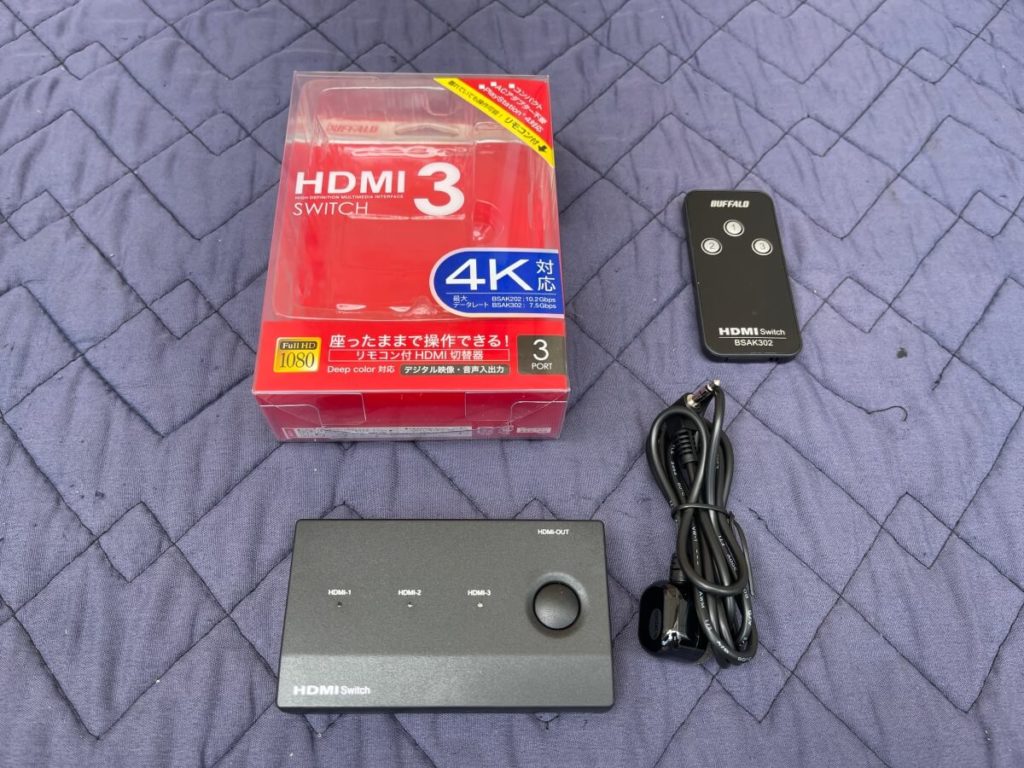

HDMIセレクター

HDMIセレクター

バッファロー HDMI 切替器 3入力1出力リモコン付【 Nintendo Switch / PS4 / PS5 メーカー動作確認済み】 BSAK302

created by Rinker

バッファロー

¥6,300 (2026/02/01 00:37:32時点 Amazon調べ-詳細)

付属のリモコンを操作して、有効化するソースの切り替えが出来ます。

今回は、

1：TV

2：FireTvStick

3：空き

に設定しました。

1つ空きがあるので、後日ブルーレイプレイヤー等を追加する事も可能です。

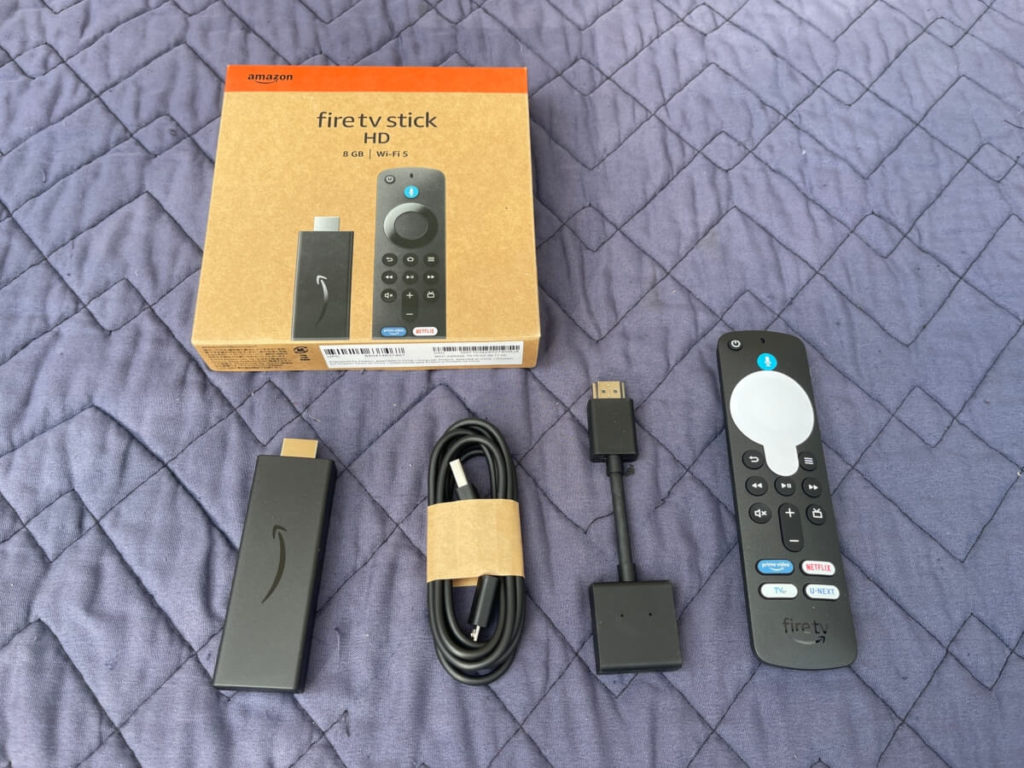

FireTvStick

Fire Tv Stick

Amazon Fire TV Stick HD | 大画面でフルHDの楽しさを簡単に | ストリーミングメディアプレイヤー

created by Rinker

Amazon

FireTvStickです。

車の中でのネット動画再生には、リモコンで後部座席からも操作しやすいこちらをおすすめしております。

以上の機器を、以下で取り付けています！

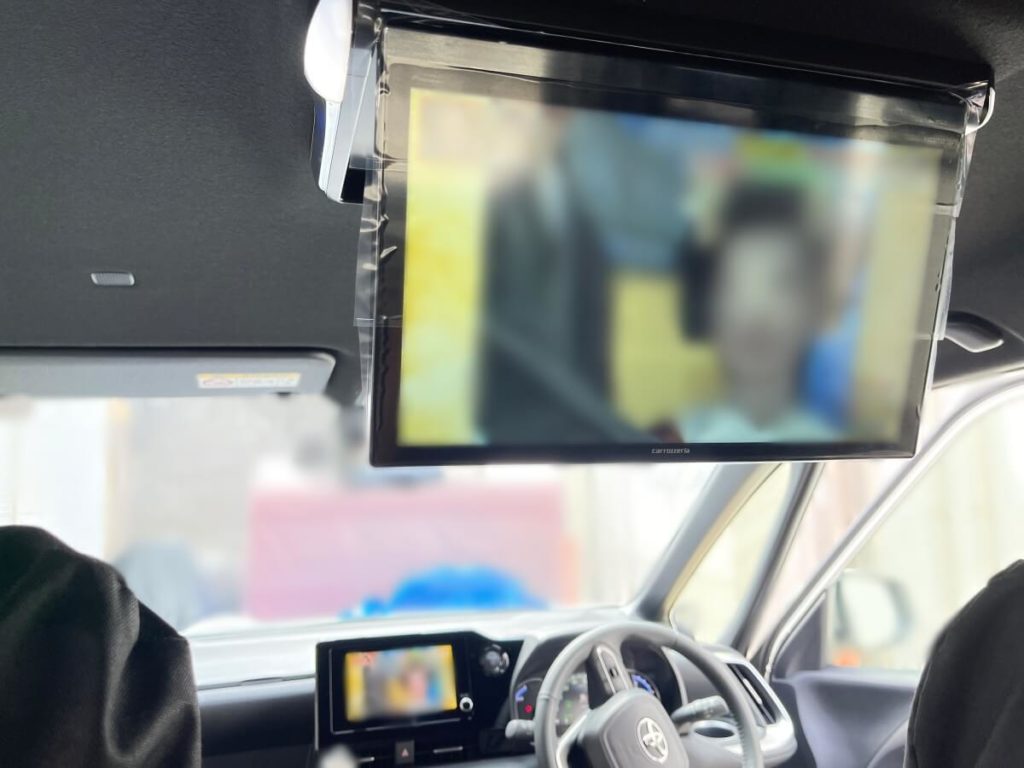

リアモニター取り付けビフォーアフター

一番の目的、『ディスプレイオーディオでサブスクリプションを観る』は達成しました！

さらにフリップダウンモニターでも、色んな動画を観ることが出来ます(^^)/

TVチューナーはココ

TVチューナーは助手席下にお取り付けしました。

ちゃんとTVも映りました

TVも見られるようになりました！

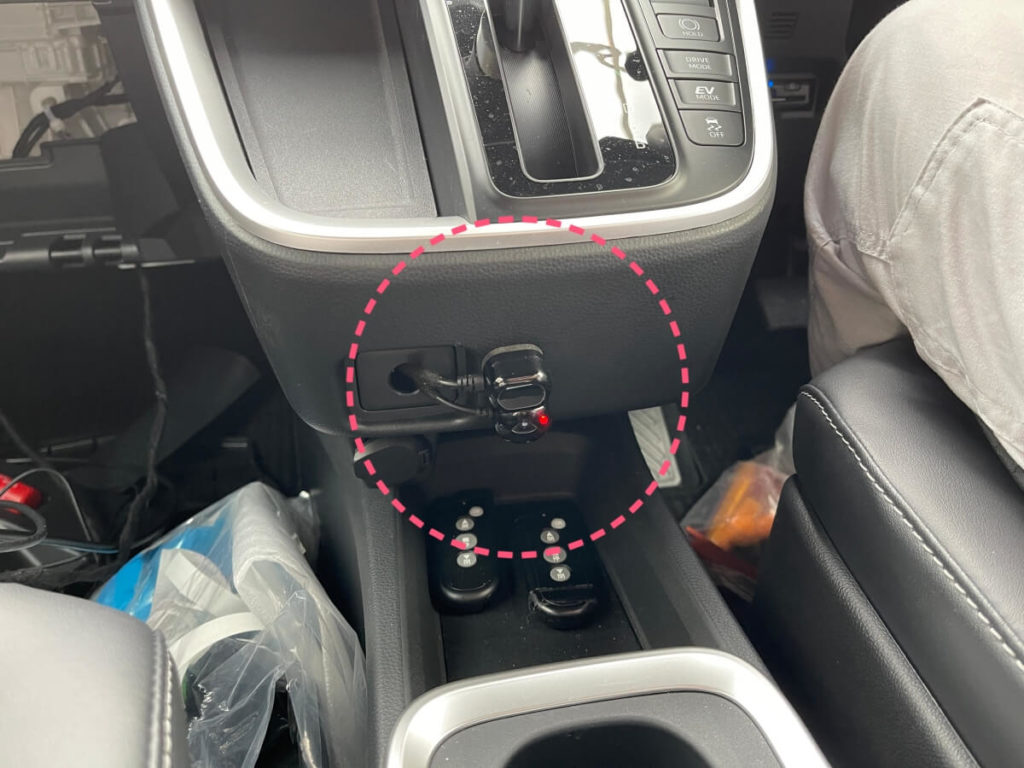

リモコンの受光部はココ！

セレクターとTVの受光部を一纏めにしてセンターコンソールの真ん中に取り付けました。

後部座席の方でも操作しやすいようになります！

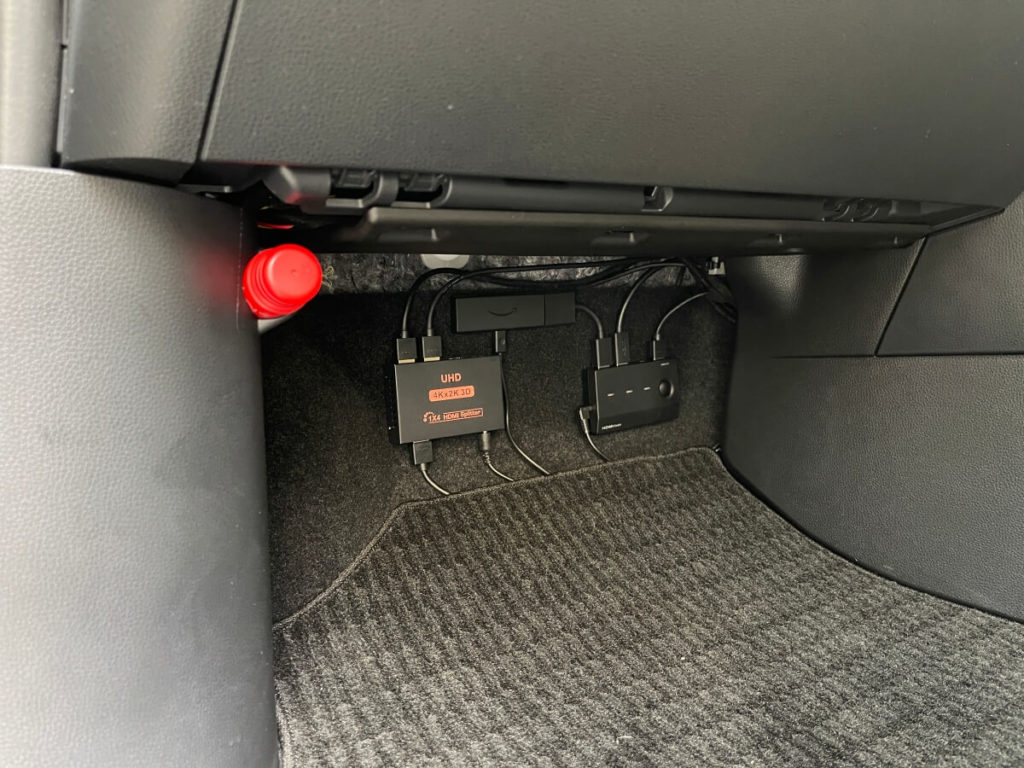

スプリッター・セレクター・FireTvStickは助手席足元に

スプリッターとセレクターとFireTvStickを助手席足元に設置することで、後々の管理をしやすくしました。

個々のパーツが壊れた時に簡単に入れ替えが可能ですし、ブルーレイプレイヤー等を追加したい時にも大掛かりな作業が不要となります(^^)/

工賃まとめ ※全て税込みです。

リアモニター取り付け費	9,900円
TVキャンセラー・HDMI取り付け費	5,500円
TVチューナー取り付け費	8,800円
HDMIスプリッター取り付け費	2,200円
HDMIセレクター取り付け費	2,200円
各種部品代	16,800円(※時価)
合計	45,400円
